RED.LINE wide – die breite Extrusionslinie
Ihr idealer Partner für XL-Profilextrusionen
Cutter oder Säge zur präzisen Ablängung von XXL Profilen
Stabiler XXL Raupenabzug zum sicheren Abziehen des Profils
auch als RED.LINE und RED.LINE basic erhältlich
Kalibriertisch für XXL Profile mit bis zu 1.000 mm Breite
optional G4 Bedienterminal
Der Riese unter den Werkzeugsystemen
Beide Maschinensysteme RED.LINE und RED.LINE basic sind auch in der breiten Ausführung bis zu 1.000mm erhältlich. Die ausladende RED.LINE wide trumpft mit hoher Prozesssicherheit durch bewährte Komponenten und mit größtmöglicher Flexibilität durch das Ausstattungsmodulsystem. Die ergonomische Platzierung des Bedienerterminals erleichtert das Handling. Die manuelle Seitenverstellung ermöglicht eine präzise Ausrichtung der Kalibrierung.
- Breiter Kalibriertisch für Großprofile bis 1.000mm
- Präzise Ausrichtung durch Höhen-, Seiten- und Neigungsverstellung
- Doppelstrang möglich dank modularem Aufbau
- Sämtliche Komponenten integriert im Maschinenrahmen
XXL.TOOLING
Der Riese unter den Werkzeugsystemen.
Von ausladenden Fensterbänken über großzügige Paneele bis hin zu massiven Uferbefestigungen – das XXL.TOOLING wurde speziell dafür entwickelt, um selbst die größten Profile prozesssicher und exakt zu extrudieren. Für Anwendungen mit einer Breite von bis zu 1.000mm ist der Edelstahlkoloss der sichere Formgeber.

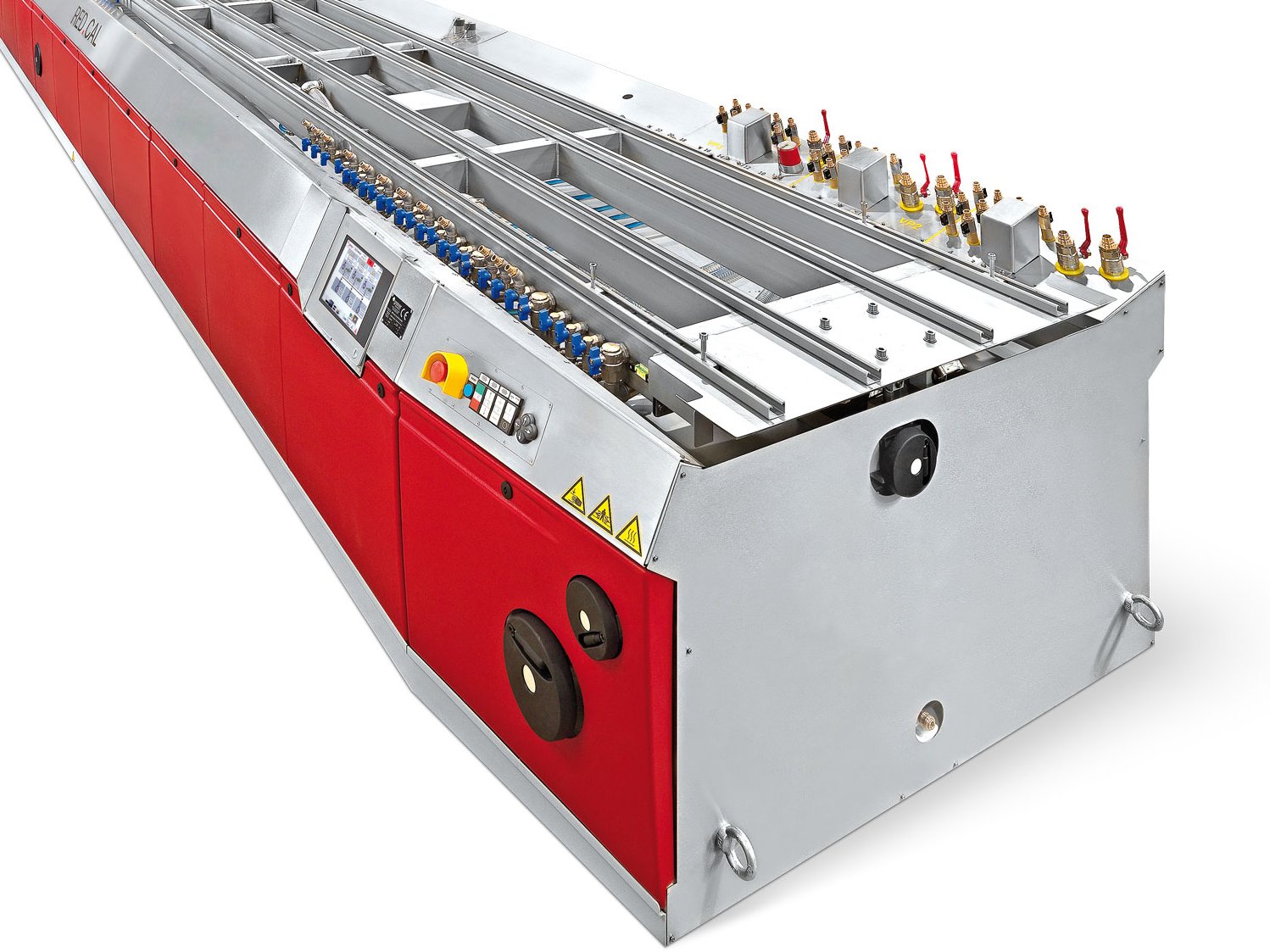

RED.CAL wide
Der Riese aus der Produktpalette der RED.CAL-Kalibriertische ermöglicht prozesssicheres Abziehen von Großprofilen mit Ausmaßen bis 1.000mm. Trotz seiner mächtigen Dimensionen verfügt der RED.CAL wide über eine Höhen-, eine Seiten- und eine Neigungsverstellung und lässt sich absolut passgenau in den Extrusionsprozess einrichten. Und nicht nur der Kalibriertisch sondern die gesamte RED.LINE wide wurde so konzipiert, dass alle Komponenten integriert sind und kein einziges bewegliches Teil über den Maschinenrahmen hinausragt.
Abzug RED.PUL wide
Der extrabreite Abzug RED.PUL wide erlaubt prozesssicheres Abziehen von Großprofilen – selbst mit dünnen Wandstärken und Innenstegen. Dafür sorgen die 900mm breiten Stollen, die mit ihrer großzügigen Kontaktlänge von 2.300mm die Flächenpressung am Profil auf ein Minimum reduzieren.
RED.CUT wide
Der breiteste Cutter aus dem Hause Exelliq ist mit der bewährten Technologie des RED.CUT-Produktportfolios ausgestattet und sorgt für eine saubere Ablängung der Großprofile am Ende des Extrusionsprozesses.

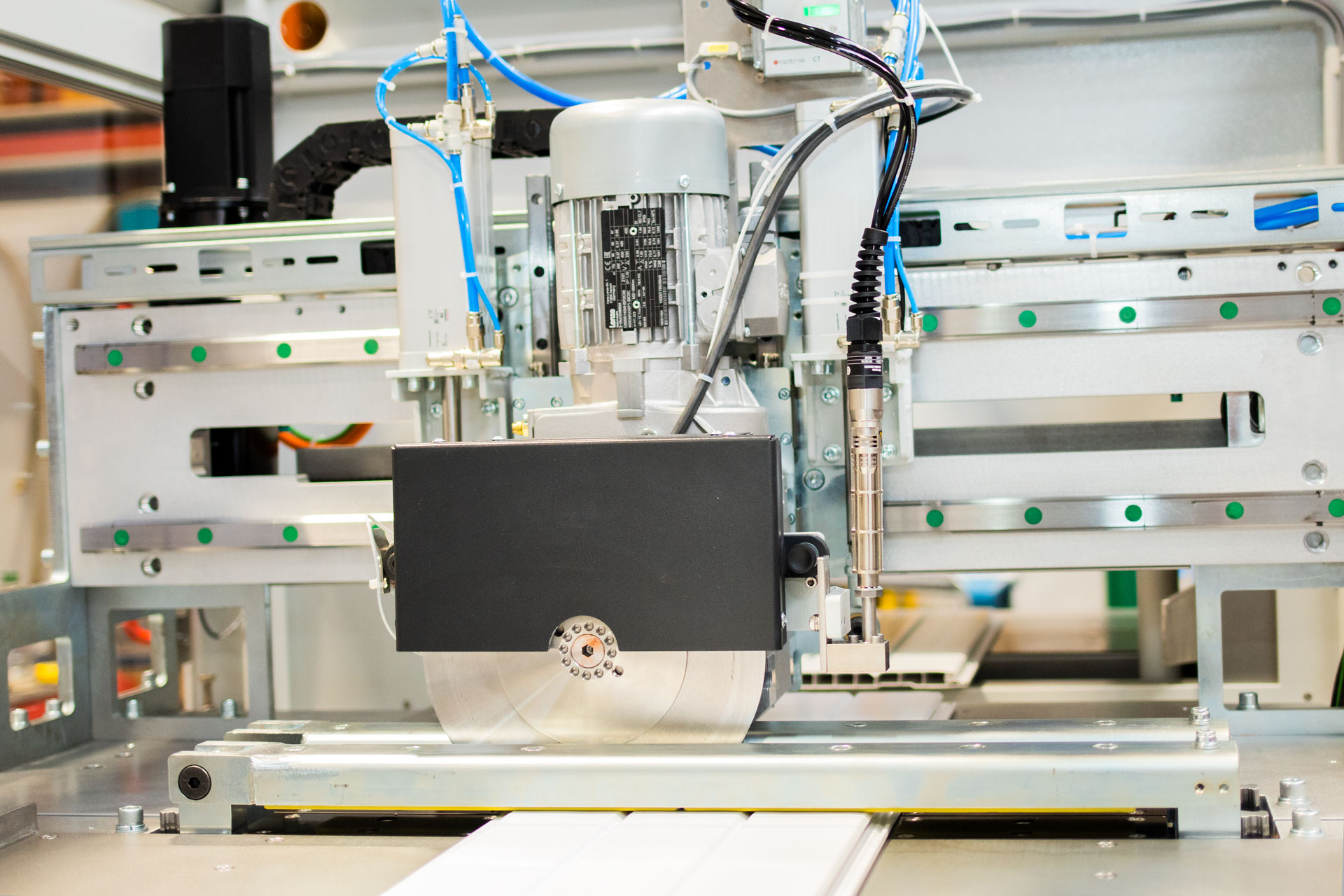

- NEU: RED.CUT disk für PVC-Schaumprofile mit bis zu 625 mm Breite und bis 45 mm Höhe (Hohlkammerprofile bis 25 mm)
- 2 Varianten des Scheibencutters: Trennung entweder quer oder längs zur Extrusionsrichtung
- Hochpräziser und spanloser Schnitt – ohne Lärm, ohne Staub

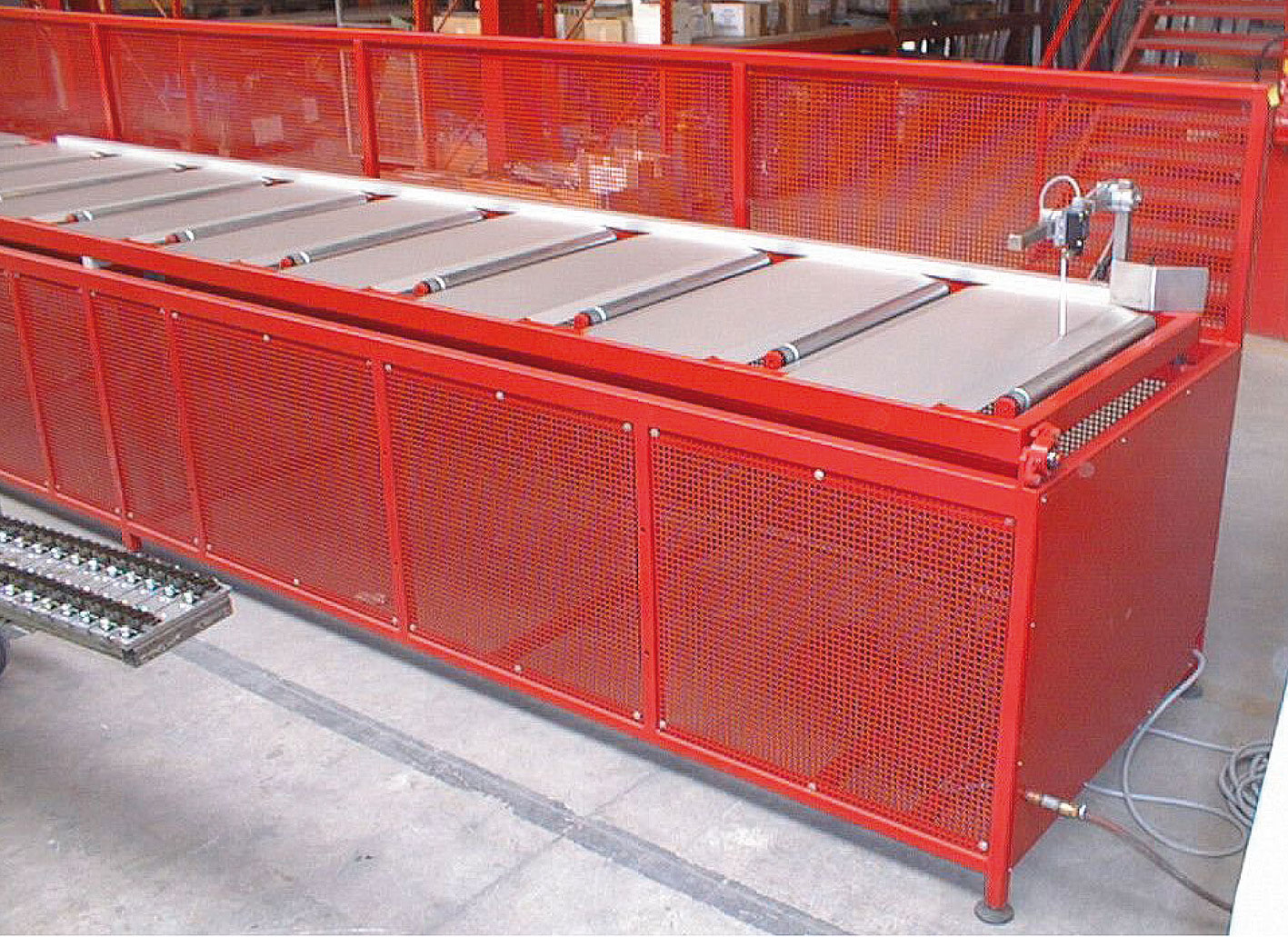

Rollenablage GRT 600/1000
Für flache Profile.
Ausrüstung:
- Ablage mit elektrisch angetriebenen Rollen
- Schnittauslösung über Endschalter
- Pneumatische Kippvorrichtung
- Auffangarme für Profile
