RED.LINE – die Premium Extrusionsanlage
Exzellente Profilqualität. Niedrigste Betriebskosten.
Der Wiegetisch für digitales Profilgewichts-Monitoring
Cutter oder/und Säge für die präzise Ablängung des Profils
Stabiler Band- oder Raupenabzug zum sicheren Abziehen des Profils
Der bis zu 28 m erweiterbare Kalibriertisch mit vielen extra Features
als intuitives, verknüpftes Bedienterminal
Das Premium Werkzeug für maximale Einsparungen
Bei der RED.LINE handelt es sich um eine Premium Extrusionsanlage mit der Sie sich mehr Produktivität, Prozesssicherheit und höchste Energieeinsparung sichern können. Sie ist optimal auf das Werkzeugsystem RED.TOOLING abgestimmt.
RED.LINE verfügt über eine SPS-Steuerung mit Touch-Panel und über das bewährte Exelliq Energiesparsystem GESS.TRONIC. Die Module RED.CAL und RED.COM erzielen höchste Einsparungen im Energie- und Wasserverbrauch. Zudem können mit FLOW.CONTROL und FLOW.MATIC die Funktionsmaße innerhalb weniger Sekunden gesichert und signifikante zusätzliche Materialeinsparungen erzielt werden.
Die RED.LINE-Maschinensysteme werden auch in der Dual-Strang-Bauweise umgesetzt und sind mit dem Exelliq Produktportfolio kompatibel.
- Maximale Prozesssicherheit
- Höchste Energieeinsparung
- Höchste Wassereinsparung
- Niedrigste Produktionskosten
- Verbessertes Handling
- Zentrale Betriebsdatenerfassung

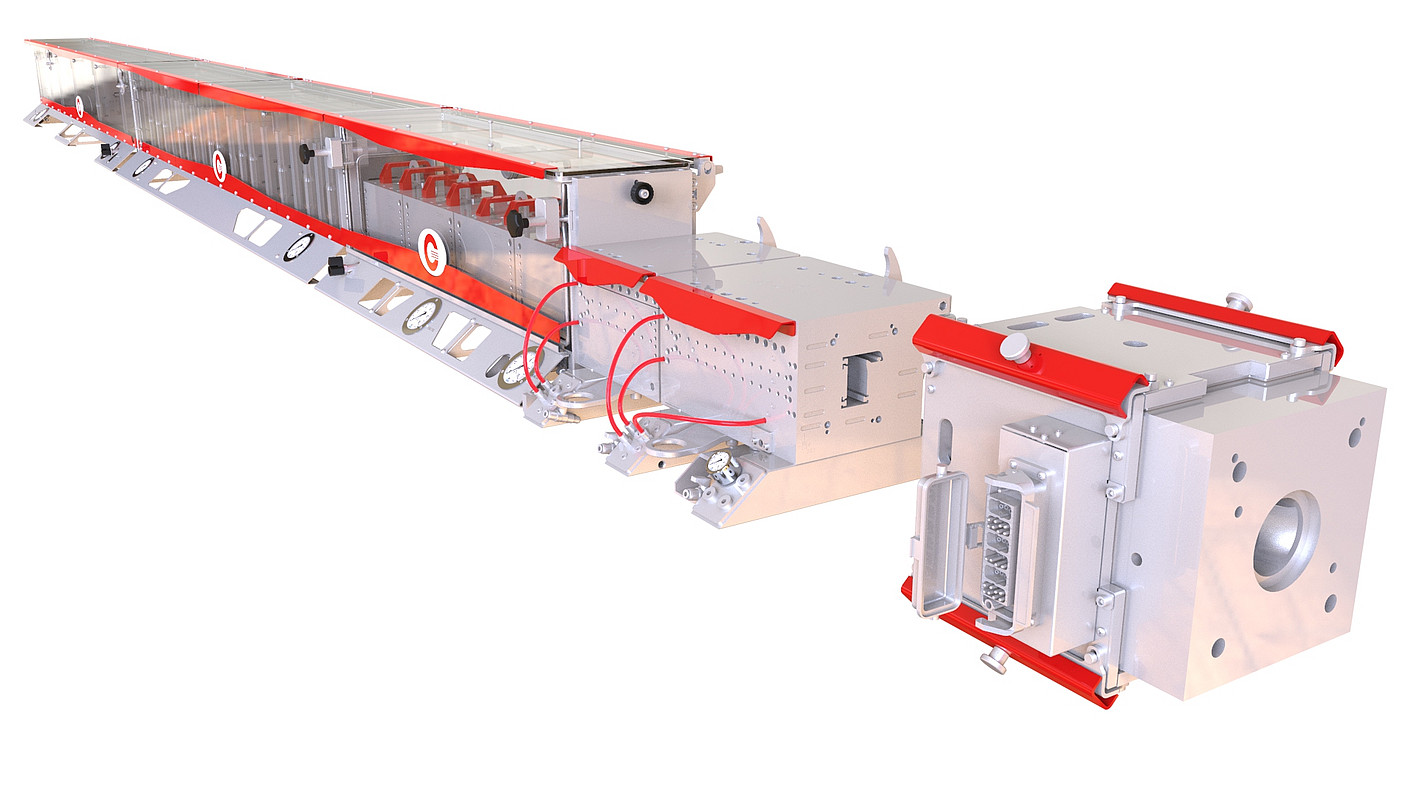

RED.TOOLING
Exzellente Profilqualität. Niedrigste Betriebskosten.
RED.TOOLING erfüllt höchste Ansprüche in der Kunststoffprofilextrusion und setzt mit einzigartigen Features, wie dem Heizkäfig mit Zentralstecker, der PDC Trockenkalibrierung, den Rollen-Kurzkalibrierungen oder Optionen wie FLOW.CONTROL und FLOW.MATIC, Stützluftsteuerung, Rollentuner und KEEP.CLEAN Unit, neue Maßstäbe.

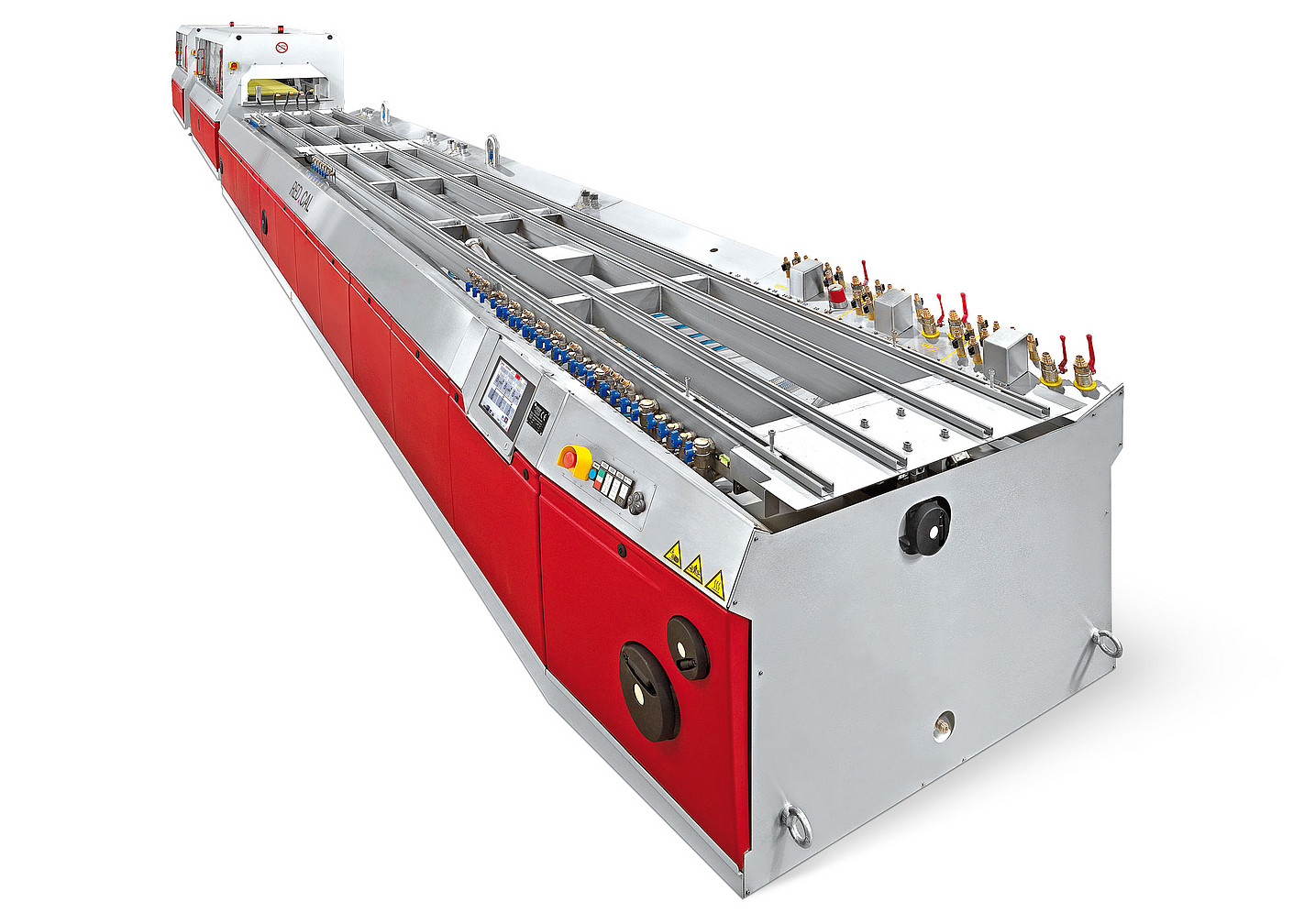

RED.CAL
Die richtige Wahl für Ihre Extrusion.
Beide Maschinensysteme RED.LINE und RED.LINE basic sind auch in der breiten Kalibriertischausführung bis zu 1.000mm erhältlich. Die erhöhte Prozesssicherheit durch bewährte Komponenten und die Flexibilität durch das Ausstattungsmodulsystem lassen neben der Einzel- auch die Doppelstrangbauweise zu und zwar ab einer Länge von 4,2m bis hin zu 28,0m. Konstantes Vakuum und ergonomische Bedienterminals bieten zur Verbesserung des Handlings auch eine einfachere, raschere Wartung.

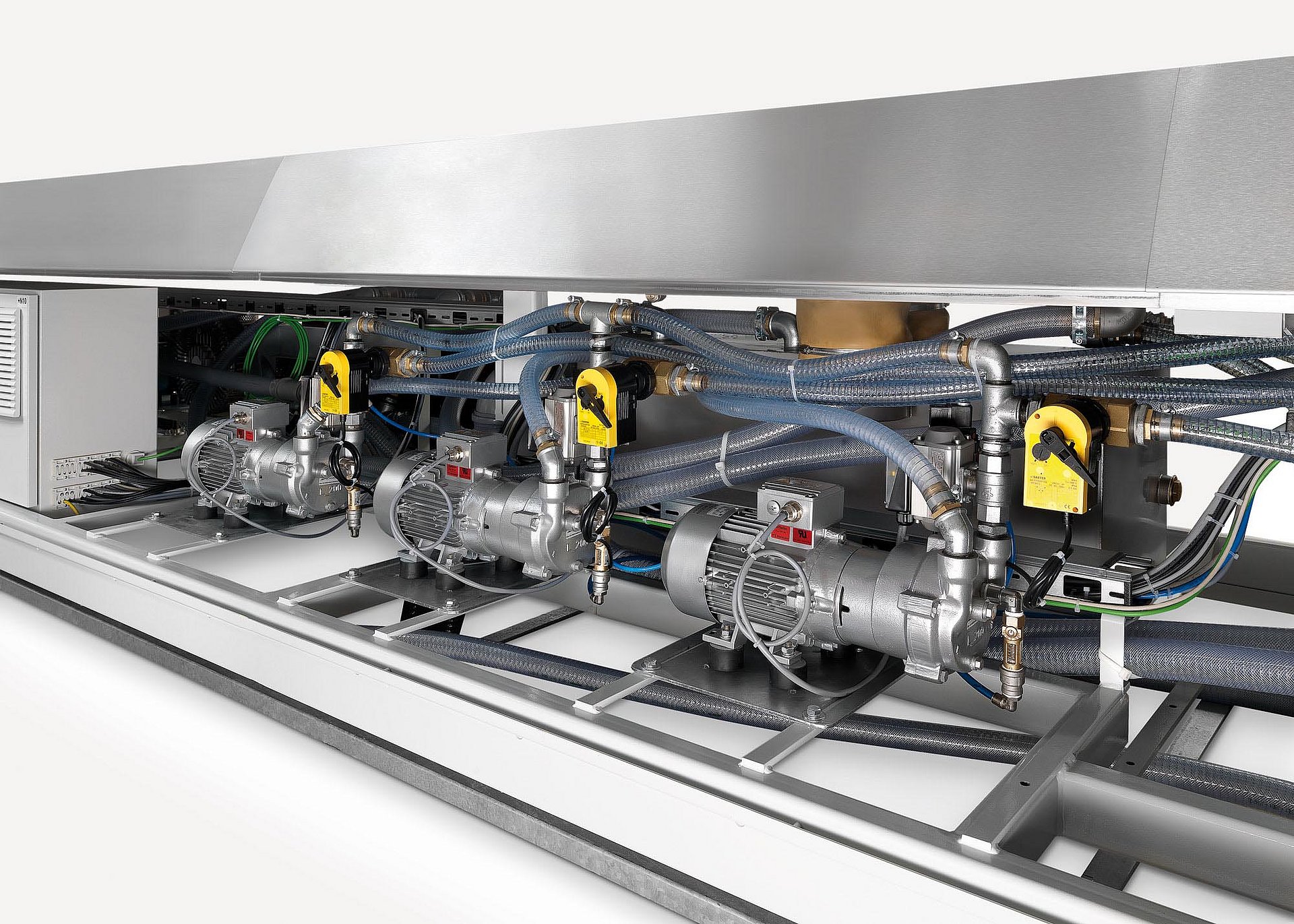

GESS.TRONIC Vakuum-Wasser-Energiemanagement
Spart bis zu 90% Energie
- Reduziert Vakuumschwankungen auf das technische Minimum
- Vermeidet Vakuumstöße und verhindert dadurch Profiloberflächendefekte
- Frequenzgeregelte Zyklone sorgen für kontinuierlich stabiles Vakuum und sichern gleichbleibend eine hohe Profilqualität
- Halbiert den Geräuschpegel
Einsparung GESS.TRONIC
~ 100.000 kWh p. a.
Sie sparen bis zu 50% mehr Energie im Vergleich zu anderen europäischen Systemen.
Beispiel Fensterrahmen: 1,2 kg/m, 5.000 h/a Produktionszeit,
1,2 €/kg Materialkosten, 350 kg/h Ausstoß

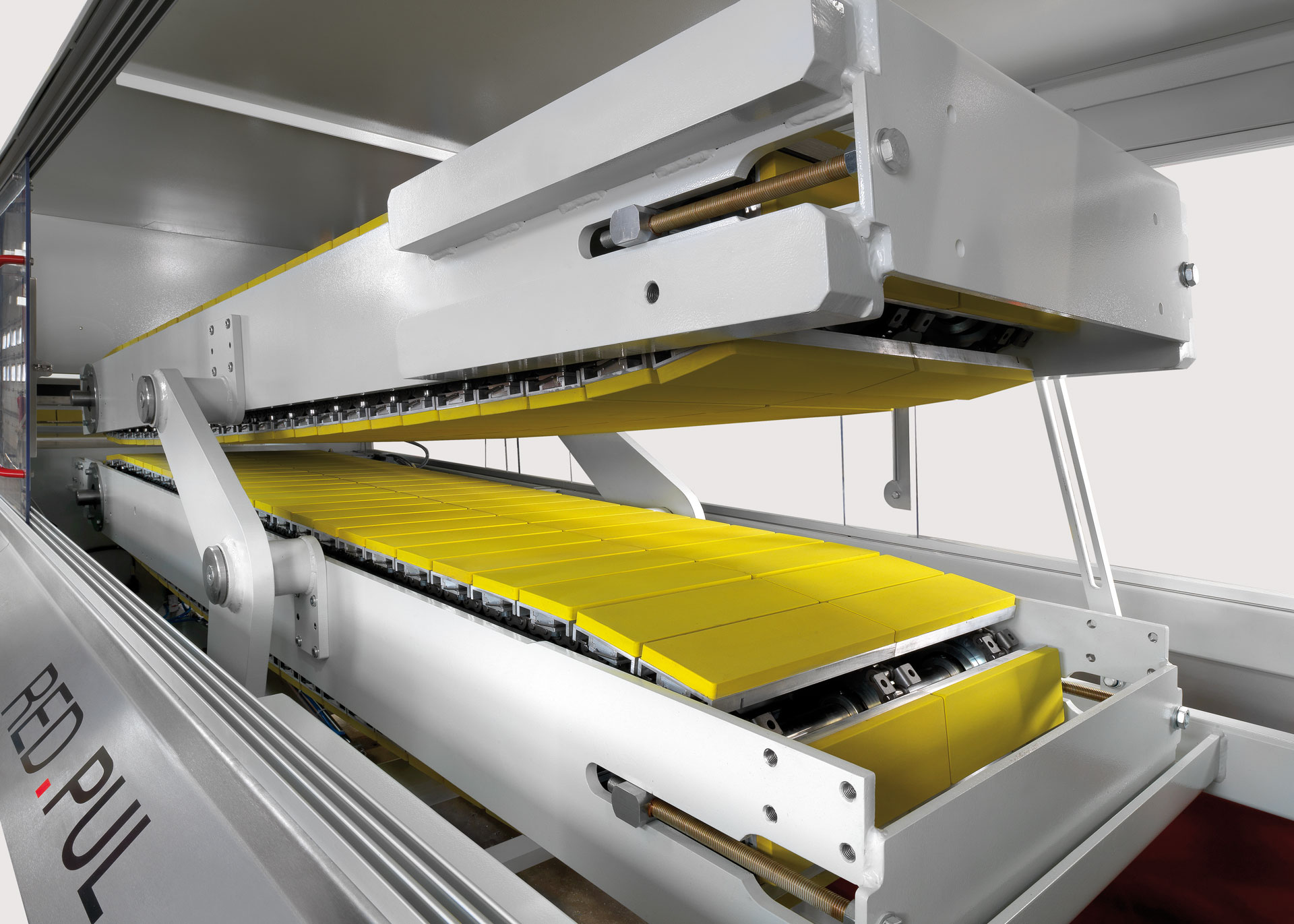

Abzug RED.PUL
Vermeidung von Profilspannungen
- Verhindert das Kippen der Stollen und somit Stollenabdrücke am Profil
- Schneller, werkzeugloser Wechsel
- Halbieren die Rüstzeit
- Schonendes Abziehen der Profile ohne Beeinflussung der Profilgeometrie
- Längere Reinigungszyklen bei den Stollen durch größere Kontaktlänge
Einsparung Abzug RED.PUL
~ 30 min. pro Rüstvorgang
Beispiel Fensterrahmen: 1,2 kg/m, 5.000 h/a Produktionszeit,
1,2 €/kg Materialkosten, 350 kg/h Ausstoß

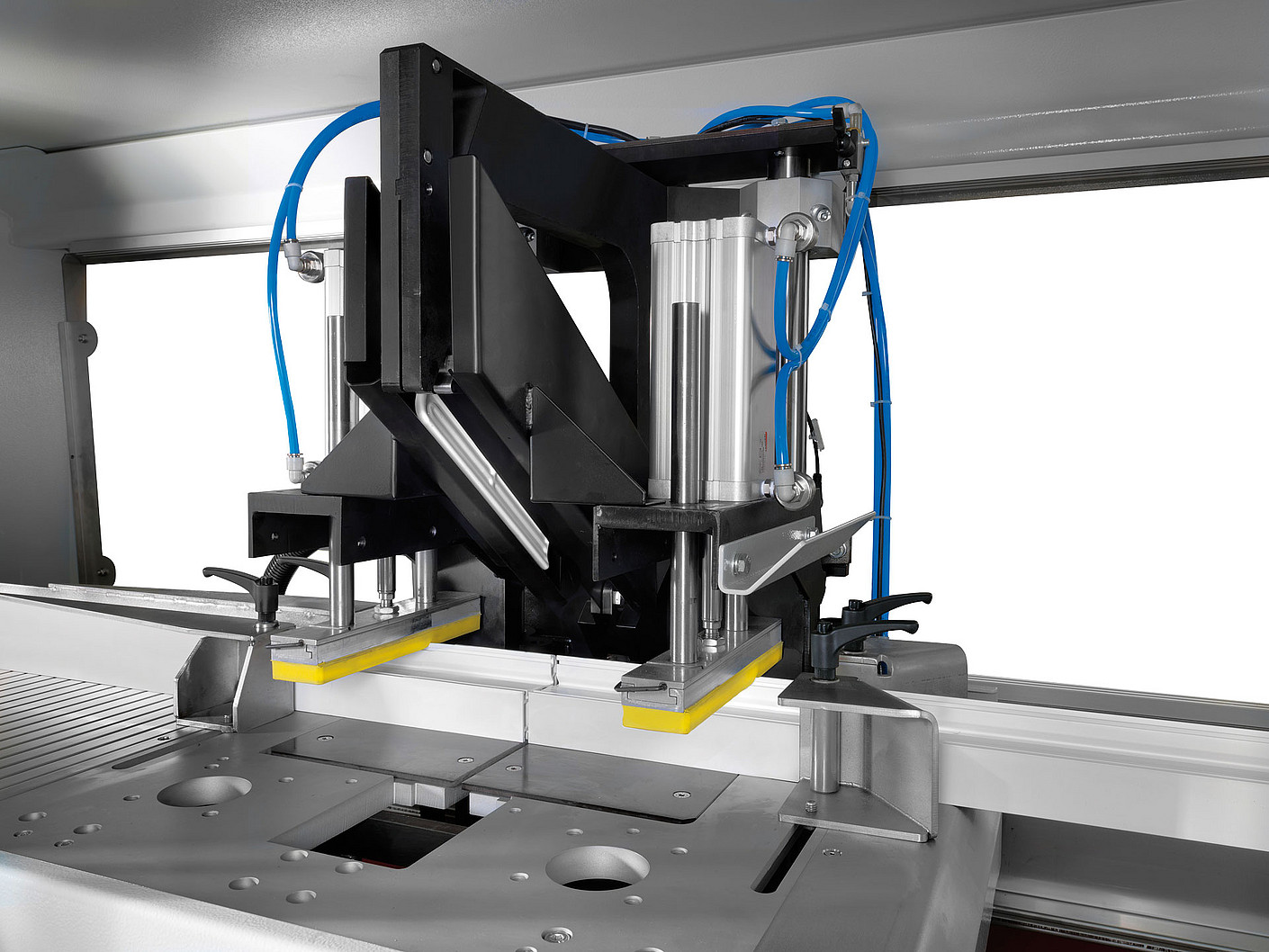

RED.CUT
Höchste Schnittqualität auch bei großen Profilquerschnitten
- Eine Klinge für Profilbreiten von bis zu 235mm
- Variable Schnittgeschwindigkeiten für höchste Flexibilität
- Schneller, werkzeugloser Messerwechsel
- Einsparungen durch geregelte Messerheizung für reproduzierbare Schnittqualität
- Spanlose Trennung
- NEU: RED.CUT C/300 für Profile B 300mm, H 200mm
Einsparung RED.CUT
1 Profilstange (6m) pro 1.500 Schnitte (ca. 30 Std.)
Beispiel Fensterrahmen: 1,2 kg/m, 5.000 h/a Produktionszeit,
1,2 €/kg Materialkosten, 350 kg/h Ausstoß

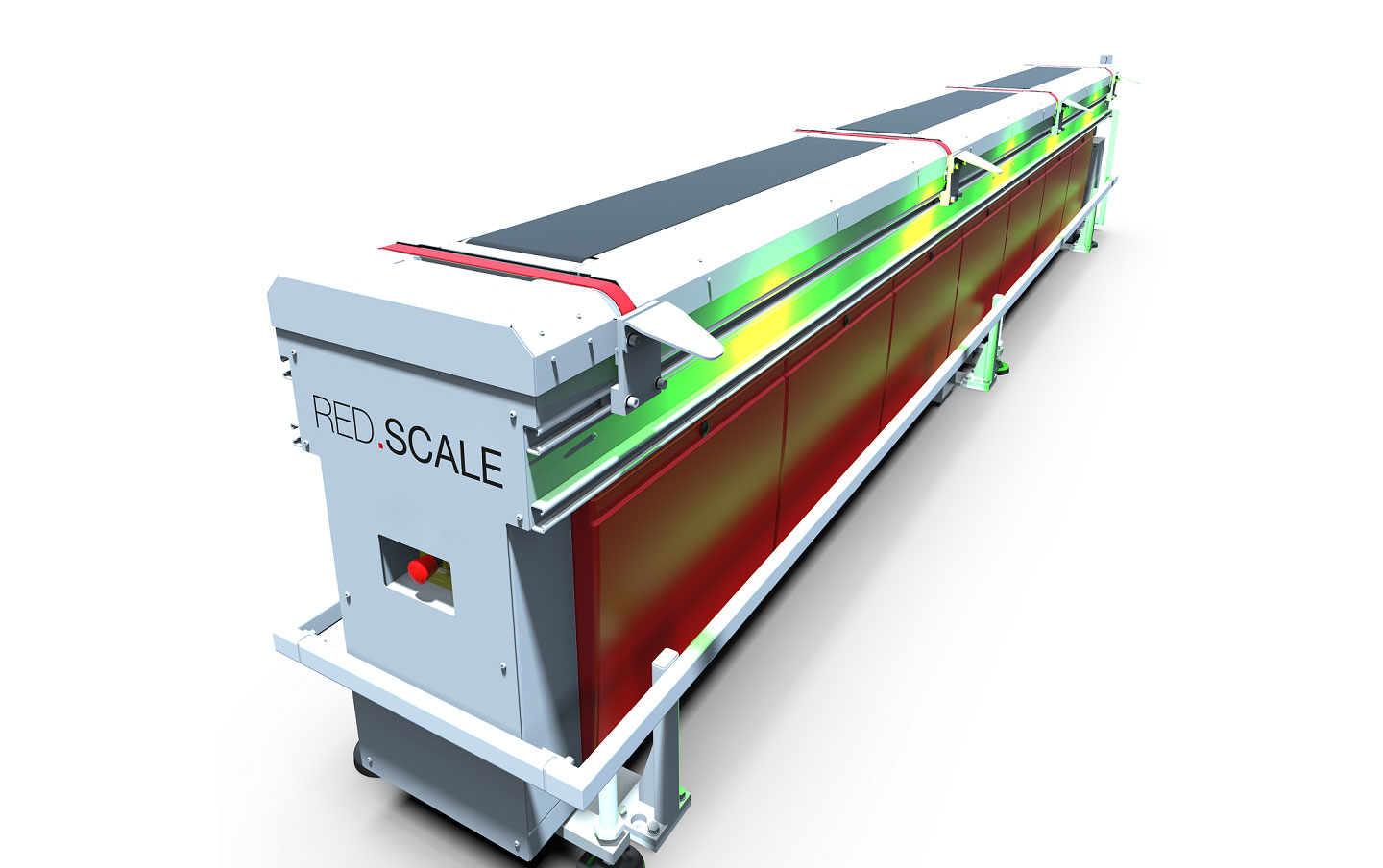

RED.SCALE
Digitale Profilverwiegung spart Materialkosten
Mit der neu entwickelten Profilablageeinheit von Exelliq – dem RED.SCALE mit digital integrierter Profilverwiegung – können Materialeinsatz und Profilkosten erheblich gesenkt werden. Durch die schnelle und präzise Verwiegung in Verbindung mit der permanenten Anzeige des aktuellen Profilgewichts ist ein besonders rasches und gezieltes Eingreifen bei Profilgewichtsabweichungen während der Produktion möglich. Mit der lückenlosen Datenaufzeichnung sind auch Trends der Profilgewichtsentwicklung jederzeit am Monitor abrufbar.
Zusätzlich ist der Exelliq RED.SCALE mit einem LED-Band ausgestattet. Dieses leuchtet grün, solange das aktuelle Profilgewicht innerhalb des gewünschten Toleranzbereiches liegt. Über- oder Unterschreitungen werden vom LED-Band sofort andersfärbig angezeigt.
Ihre Vorteile:
- Präzise In-line Profilverwiegung
- Permanente Realtime-Anzeige des Ist-Profilgewichts
- Lückenlose Datenaufzeichnung
- Aufzeigen von Trendlinien bei der Gewichtsentwicklung auf dem RED.SCALE-Monitor sowie an der RED.LINE-Steuerung
- Ermöglicht rasches Eingreifen in den Prozess
- Bewirkt signifikante Reduktion des Materialeinsatzes
- Automatische Ablage getrennt nach Gut- und Schlechtware
